Indledning
Mutiport Way Ball Valves er kugleventiler, der styrer strømmen af medier gennem en tre-- eller fire--strømningsbanestruktur og bruges i rørledningssystemer, der kræver multi--skifte.
Specifikation
|
Specifikation |
Detaljer |
|
Model |
3-vejs P30A / 4-vejs P40A ELLER OEM |
|
Konstruktion |

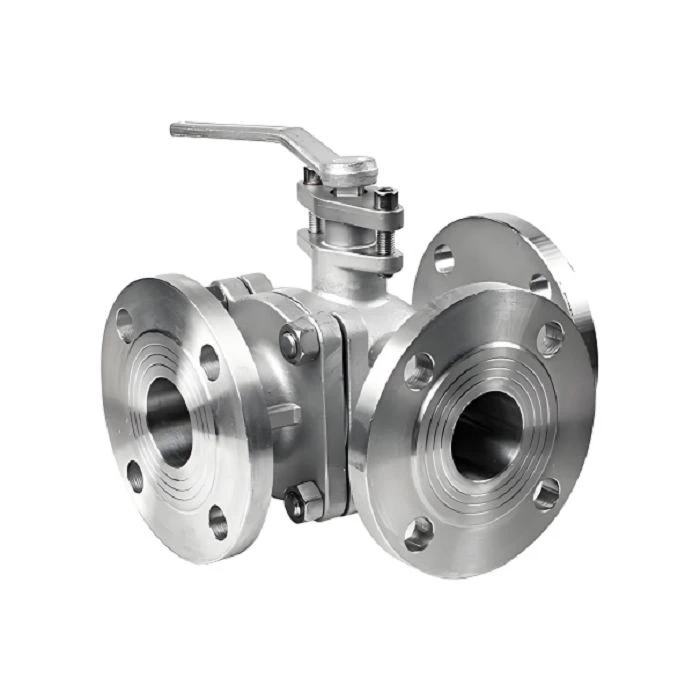

Flanget delt krop med 3 eller 4 porte |
|
Størrelse |
1/2" – 10" (DN15-DN250) |
|
Trykvurdering |
PN16-40 / ANSI 150-300 |
|
Forbindelse |
RF-flange eller andet på forespørgsel; ASME B16.5 kompatibel |
|
Materialer |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Sæder |
Blødt eller metalsæde |
|
Monteringspude til aktuator |
ISO 5211 |
|
Arbejdstemperatur |
-196 grader til +400 grader |
|
Designstandarder |
Ansigt til ansigt: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Flangevendt |
RF i henhold til EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Flangeboring |
Metriske huller iht. EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Tæthedsklasse |
API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
|
Stilk design |
Anti-blow-ud |
Funktioner

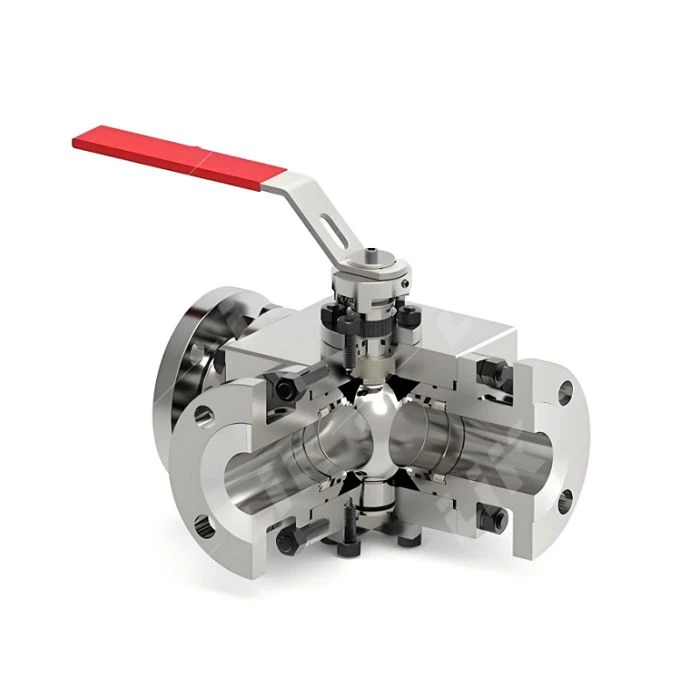

Fixed flow switching-sti:De indre kanaler (L-formede eller T-formede) af bolden bestemmer forbindelsen, og åbnings- og lukkepositionerne svarer til en fri strømningsbane. Koblingslogikken er direkte defineret af strukturen og kræver ingen yderligere sammenlåsningskontrol.
Centraliseret lækagekontrol:Multi-funktionalitet er fuldført i et enkelt ventilhus. Tætningsfladen er koncentreret i kontaktområdet mellem kuglen og ventilsædet. Den lukkede tilstand opfylder kravene i API 598 klasse A og EN 12266-1, hvilket reducerer lækageveje forårsaget af flere forbindelsespunkter.

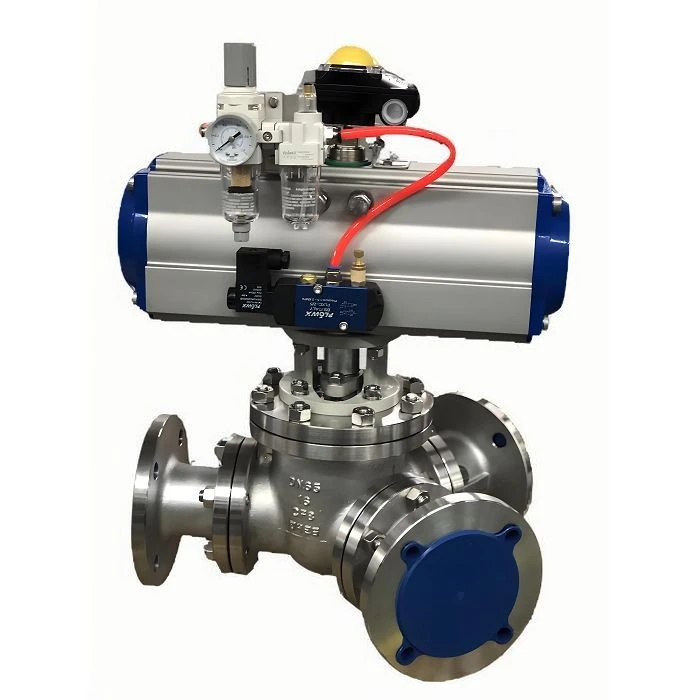

Unified Actuator Drive:Ventilhusets topgrænseflade er i overensstemmelse med ISO 5211. Skift mellem flere flowkanaler opnås ved at en enkelt aktuator driver kuglens rotation, hvilket eliminerer behovet for flere aktuatorforbindelser.
Ansøgninger
Petrokemisk industri:Anvendes til mediedistribution eller skift mellem flere procespipelines, hvilket muliggør konvertering af forskellige processtier.
Vandbehandling:Anvendes til skift af strømningsretning og distributionsstyring mellem tilløbs-/afløbsvand eller flere tanke.
Farmaceutiske og fine kemikalier:Anvendes i multi-batch- eller multi-formuleringssystemer for at opnå skift og isolering af forskellige mediestier.
Strøm og industrielle systemer:Anvendes i kølevand eller hjælpesystemer for at opnå væskeafledning og vendekontrol.
